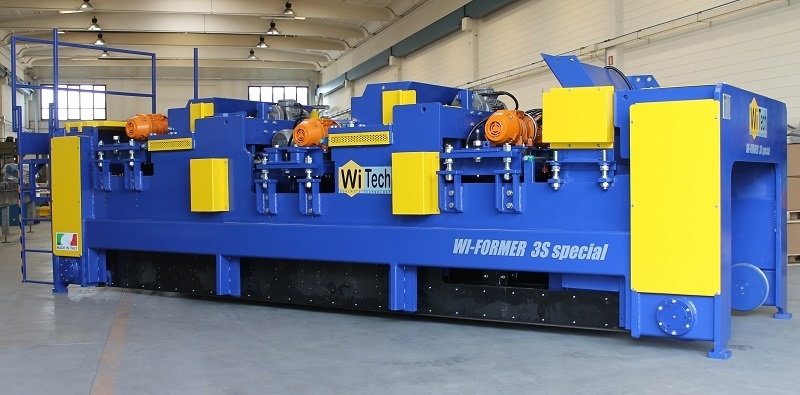

WITECH WI-FORMER INSERTO SPECIALE 3S PER ELEMENTI TIPO “U” H=800mm.

L’inserto speciale WITECH per vibrofinitrice è progettato per la produzione di lastre speciali con profilo a U con altezza variabile da 500mm a 800mm.

È un inserto speciale a 3 stadi di distribuzione e compattazione adatto all’utilizzo con rete metallica e trefoli in ogni gambo, da utilizzare con il silo standard della I-FORMER a 2 o 3 stadi di distribuzione del calcestruzzo.

Le lastre ad U avranno una rete verticale ed un solo trefolo superiore in ogni gambo, con rete trasversale supplementare ad U in ciascun bulbo superiore.

Il 1° stadio realizza la parte inferiore dell’elemento, chiamata, soletta, ed è costituito da una tramoggia fissa con un dispositivo meccanico di compattazione verticale del calcestruzzo. Il calcestruzzo viene poi sagomato e vibrato dal 1° gruppo di vibrazione, formato da 2 vibratori regolabili tramite inverter.

Il 2° stadio realizza i “gambi” dell’elemento, la parte centrale, ed è costituito da una tramoggia scorrevole in orizzontale che compatta il calcestruzzo. Il calcestruzzo viene poi sagomato e vibrato dal 2° gruppo di vibrazione, formato da 2 vibratori regolabili tramite inverter.

Il 3° stadio realizza la parte superiore dell’elemento, ed è costituito da una tramoggia scorrevole in orizzontale che compatta il calcestruzzo. Il calcestruzzo viene poi sagomato e vibrato dal 3° gruppo di vibrazione, formato da 2 vibratori regolabili tramite inverter.

L’inserto WITECH 3S è dotato di una serie di lamiere sagomatrici mobili, con moto alternato delle lamiere azionate da un motoriduttore

L’inserto si sposta sulla pista di produzione tramite 4 ruote motrici, azionate da una coppia di motoriduttori con trasmissione a catena. Completano la macchina un dispositivo guida rete nella parte anteriore e di un altro subito prima dell’ultimo stadio, n° 4 linee di spruzzo dell’acqua, di cui 3 gestite con elettrovalvola, in corrispondenza dei 3 gruppi di vibrazione.
